Wissen to go - Entdecken Sie die drei Verfahren der Leiterplatten-Bestückung!

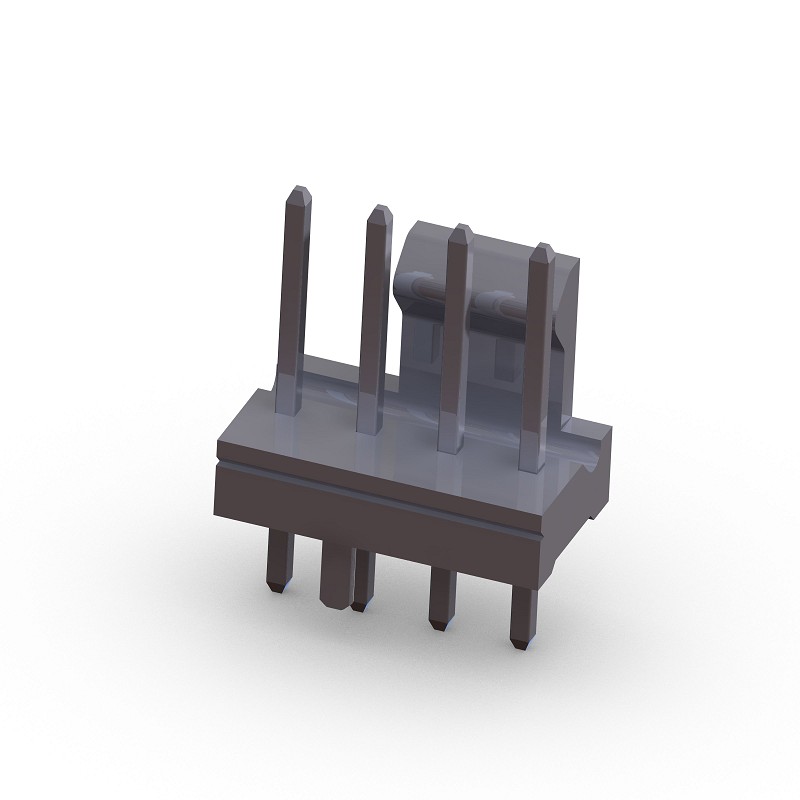

Zurück1. Durchsteckmontage (Through-Hole Technology, THT)
Die Durchsteckmontage ist eine traditionelle Methode der Leiterplatten-Bestückung, bei der die Bauteile durch vorgebohrte Löcher in der Leiterplatte gesteckt und auf der Rückseite verlötet werden.
Vorteile:
- Mechanische Stabilität: Die durch die Löcher gesteckten Anschlussdrähte bieten eine hohe mechanische Festigkeit, was sie ideal für Bauteile macht, die physikalischen Belastungen standhalten müssen, wie z.B. Steckverbinder oder große Kondensatoren.
- Einfache Reparatur: Bauteile sind leichter zu ersetzen, da sie durch die gesamte Platine hindurchgeführt werden.
Nachteile:
- Platzbedarf: Diese Methode benötigt den Bauraum auch auf der Unterseite der Leiterplatte, da die Kontakte durchgesteckt werden müssen.
- Eingeschränkte Miniaturisierung: Aufgrund des Platzbedarfs ist die Durchsteckmontage weniger geeignet für hochintegrierte und miniaturisierte Designs.

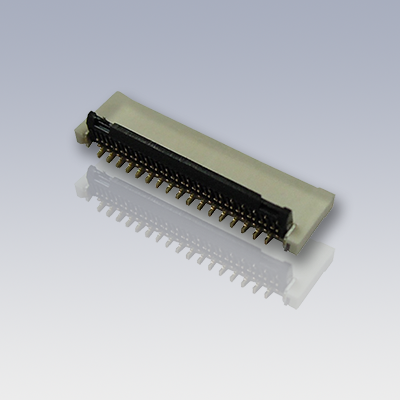

2. Oberflächenmontage (Surface-Mount Technology, SMT)
Die Oberflächenmontage ist eine moderne Methode, bei der die Bauteile direkt auf die Oberfläche der Leiterplatte gelötet werden. SMT-Bauteile haben keine langen Anschlussdrähte, sondern kleine Anschlussflächen oder -beinchen, die auf die Lötpads der Platine aufgesetzt werden.
Vorteile:
- Hohe Packungsdichte: SMT ermöglicht eine höhere Packungsdichte, was kleinere und leichtere Geräte ermöglicht.
- Automatisierung: Der Bestückungsprozess kann leicht automatisiert werden, was die Produktionsgeschwindigkeit erhöht und die Kosten senkt.
- Elektrische Leistung: Kürzere Verbindungswege verbessern die elektrische Leistung durch reduzierte Induktivität und Widerstände.
Nachteile:
- Mechanische Festigkeit: SMT-Bauteile sind mechanisch weniger stabil als durchsteckmontierte Bauteile und können bei starken mechanischen Belastungen leichter beschädigt werden.
- Reparaturaufwand: Die Reparatur und das Nachlöten von SMT-Bauteilen sind komplizierter und erfordern spezielle Werkzeuge und Techniken.
3. Through-Hole Reflow (THR) oder Pin-in-Paste (PIP)
Through-Hole Reflow (THR) ist eine Hybridtechnik, die die Vorteile von THT und SMT kombiniert. Bei diesem Verfahren werden die Bauteile durch Löcher in der Leiterplatte gesteckt, ähnlich wie bei THT, aber anstatt manuell oder wellenlötend verlötet zu werden, erfolgt das Löten in einem Reflow-Ofen, wie bei SMT.
Vorteile:
- Automatisierung: THR ermöglicht die automatische Bestückung und das Reflow-Löten, was die Produktionsgeschwindigkeit erhöht und die Kosten senkt.
- Mechanische Stabilität: Ähnlich wie bei THT bietet THR eine hohe mechanische Festigkeit der Verbindungen.
- Zuverlässigkeit: Durch die Kombination der Techniken werden die Vorteile beider Methoden genutzt, was zu einer hohen Zuverlässigkeit der Lötverbindungen führt.
Nachteile:
- Komplexere Fertigung: Die Ausrüstung und der Prozess sind komplexer und erfordern präzise Kontrolle, um optimale Ergebnisse zu erzielen.
- Einschränkungen bei der Bauteilauswahl: Nicht alle Bauteile sind für das THR-Verfahren geeignet, was die Flexibilität bei der Bauteilauswahl einschränken kann.
Sollten Sie noch weitere Fragen zur Leiterplattenbestückung haben, freuen wir uns jederzeit auf Ihre Kontaktaufnahme. Sie erreichen das A-Switch-Team unter +49 8122 95885 88 oder info@a-switch.de
